GPS系统

相关文件

// 应用层接口
frameworks/base/location/java/android/location/LocationManager.java
frameworks/base/location/java/android/location/LocationProvider.java
frameworks/base/location/java/android/location/Location.java
frameworks/base/location/java/android/location/GpsStatus.java
frameworks/base/location/java/android/location/GpsSatellite.java
frameworks/base/location/java/android/location/Geocoder.java
frameworks/base/location/java/android/location/Criteria.java
frameworks/base/location/java/android/location/Address.java

// Service
frameworks/base/services/java/com/android/server/LocationManagerService.java
frameworks/base/services/java/com/android/server/location/GpsLocationProvider.java
frameworks/base/services/java/com/android/server/location/GpsXtraDownloader.java

// JNI
frameworks/base/services/jni/com_android_server_location_GpsLocationProvider.cpp

// HAL
hardware/libhardware/include/hardware/gps.h

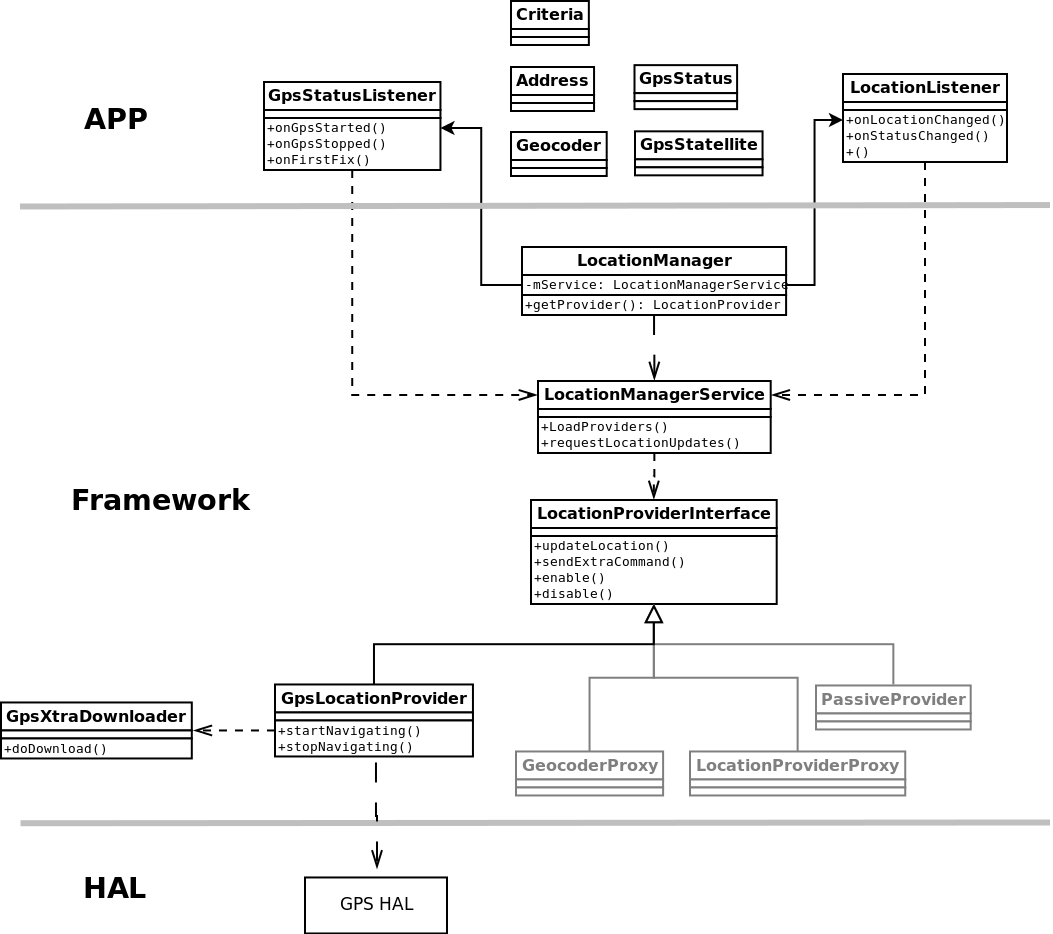

架构描述

• GPS在APP层的实现主要是android.location包，该包主要有以下几个类：
  • LocationManager：Service的接口类，提供了功能接口。
  • LocationProvider：获取GPS定位信息的抽象。
  • Location：定位后的位置抽象，包括时间、速度、经纬度等信息。
  • GpsStatus：GPS的状态抽象，可获得TTFF、卫星数等信息。
  • GpsSatellite：卫星抽象，可获取卫星的相关数据。
  • Geocoder：地址信息和经纬度转换的辅助类。
  • Criteria：GPS的支持的一组标准，包括定位精度和信号强弱等规格。
  • Address：符合eXtensible Address Language语法格式的地址信息。
• GPS在Service层主要是由LocationManagerService实现，并包括几个辅助类:
  • GpsLocationProvider：获取GPS定位信息的实现类，LocationProviderInterface接口的实现类之一。
  • GpsXtraDownloader：下载GPS辅助数据的实现类。
• JNI提供了GPS功能在HAL层的实现接口，会被LocationProviderInterface接口调用(如GpsLocationProvider)。
• GPS HAL实现标准Android的HAL层模型，为JNI层提供了GPS定位的实现方法。

GPS管理类

• LocationManager为应用层提供操作接口，通过getSystemService(Context.LOCATION_SERVICE)方法获得。
• 该类的构造方法以ILocationManager接口为参数，因此可通过Binder与LocationManagerService的服务类交互。

LocationManager

public LocationManager(ILocationManager service) {
    mService = service;
}

GPS信息的提供者

• 要使用GPS定位，首先要获取定位信息的提供者，它实际上是具体实现GPS功能的模块的抽象，称之为Provider。
• Provider在Service中注册，getProvider只是简单的获取对应name的Provider信息，并提供获取这些信息的接口。
• 其他相关方法还有getProviders、getAllProviders等等。

getProvider

public LocationProvider getProvider(String name) {
    ......
    try {
        Bundle info = mService.getProviderInfo(name);
        if (info == null) {
            return null;
        }
        return createProvider(name, info);
    } catch (RemoteException ex) {
    }
    return null;
}

注册定位信息的回调

• ListenerTransport是一个内部类，它实际上是包装了应用层的LocationListener，并具有Binder通讯的功能。从它的静态变量定义来看，它支持4种类型的事件回调。
  • TYPE_LOCATION_CHANGED：位置发生变化。
  • TYPE_STATUS_CHANGED：状态发生变化。
  • TYPE_PROVIDER_ENABLED：开启Provider。
  • TYPE_PROVIDER_DISABLED：关闭Provider。
• LocationManager.requestLocationUpdates向Service发送更新请求时，会创建ListenerTransport对象，并通过ILocationManager.requestLocationUpdates注册该回调，对于应用程序而言即注册LocationListener。

ListenerTransport

private class ListenerTransport extends ILocationListener.Stub {
    private static final int TYPE_LOCATION_CHANGED = 1;
    private static final int TYPE_STATUS_CHANGED = 2;
    private static final int TYPE_PROVIDER_ENABLED = 3;
    private static final int TYPE_PROVIDER_DISABLED = 4;

    ......
    ListenerTransport(LocationListener listener, Looper looper) {
        mListener = listener;
        ......
    }

    public void onLocationChanged(Location location) {
        ......
    }

    public void onStatusChanged(String provider, int status, Bundle extras) {
        ......
    }

    public void onProviderEnabled(String provider) {
        ......
    }

    public void onProviderDisabled(String provider) {
        ......
    }
}

_requestLocationUpdates

private void _requestLocationUpdates(String provider, Criteria criteria,
                                     long minTime, float minDistance,
                                     boolean singleShot, LocationListener listener,
                                     Looper looper) {
    ......
    try {
        synchronized (mListeners) {
            ListenerTransport transport = mListeners.get(listener);
            if (transport == null) {
                transport = new ListenerTransport(listener, looper);
            }
            mListeners.put(listener, transport);
            mService.requestLocationUpdates(provider, criteria, minTime, minDistance,
                                            singleShot, transport);
        }
    } catch (RemoteException ex) {
    }
}

注册状态信息的回调

• GpsStatusListenerTransport是一个内部类，它除了封装了上层的GpsStatusListener外，同样具有Binder通讯功能。
• 它在接收到GPS状态改变时将该信息向上层传递，通过addGpsStatusListener方法注册给Service，对于应用程序而言，即GpsStatusListener。
  • onGpsStarted：开启GPS时调用。
  • onGpsStopped：关闭GPS时调用。
  • onFirstFix：TTFF发生时调用。
  • onSvStatusChanged：卫星状态变化时调用。
  • onNmeaReceived：收到卫星的原始数据时调用。
• addGpsStatusListener方法会创建GpsStatusListenerTransport对象并调用ILocationManager的addGpsStatusListener注册给Service，同时保存在自己的HashMap中。

private ILocationManager mService;
private final HashMap<GpsStatus.Listener, GpsStatusListenerTransport> mGpsStatusListeners =
        new HashMap<GpsStatus.Listener, GpsStatusListenerTransport>();
private final HashMap<GpsStatus.NmeaListener, GpsStatusListenerTransport> mNmeaListeners =
        new HashMap<GpsStatus.NmeaListener, GpsStatusListenerTransport>();
private final GpsStatus mGpsStatus = new GpsStatus();

GpsStatusListenerTransport

private class GpsStatusListenerTransport extends IGpsStatusListener.Stub {
    ......
    private class Nmea {
        ......
    }
    private ArrayList<Nmea> mNmeaBuffer;

    public void onGpsStarted() {
        ......
    }

    public void onGpsStopped() {
        ......
    }

    public void onFirstFix(int ttff) {
        ......
    }

    public void onSvStatusChanged(int svCount, int[] prns, float[] snrs,
            float[] elevations, float[] azimuths, int ephemerisMask,
            int almanacMask, int usedInFixMask) {
        ......
    }

    public void onNmeaReceived(long timestamp, String nmea) {
        ......
    }
}

addGpsStatusListener

public boolean addGpsStatusListener(GpsStatus.Listener listener) {
        boolean result;

    ......
    try {
        GpsStatusListenerTransport transport = new GpsStatusListenerTransport(listener);
        result = mService.addGpsStatusListener(transport);
        if (result) {
            mGpsStatusListeners.put(listener, transport);
        }
    } catch (RemoteException e) {
        result = false;
    }

    return result;
}

GPS Service

    GPS Service是ILocationManager接口的服务端实现(使用Binder机制)，LocationManager管理通常会通过
该Service发送跨进程的请求。

• GPS服务

GPS信息的内容提供者

• GPS信息的内容提供者
• GPS辅助数据下载工具

GPS的JNI层

• JNI层为GPS信息的内容提供者提供了访问HAL层的接口，主要定义了如下方法：

static JNINativeMethod sMethods[] = {
    {"class_init_native", "()V", ......},
    {"native_is_supported", "()Z", ......},
    {"native_init", "()Z", ......},
    {"native_cleanup", "()V", ......},
    {"native_set_position_mode", "(IIIII)Z", ......},
    {"native_start", "()Z", ......},
    {"native_stop", "()Z", ......},
    {"native_delete_aiding_data", "(I)V", ......},
    {"native_read_sv_status", "([I[F[F[F[I)I", ......},
    {"native_read_nmea", "([BI)I", ......},
    {"native_inject_time", "(JJI)V", ......},
    {"native_inject_location", "(DDF)V", ......},
    {"native_supports_xtra", "()Z", ......},
    {"native_inject_xtra_data", "([BI)V", ......},
    {"native_agps_data_conn_open", "(Ljava/lang/String;)V", ......},
    {"native_agps_data_conn_closed", "()V", ......},
    {"native_agps_data_conn_failed", "()V", ......},
    {"native_agps_set_id","(ILjava/lang/String;)V", ......},
    {"native_agps_set_ref_location_cellid","(IIIII)V", ......},
    {"native_set_agps_server", "(ILjava/lang/String;I)V", ......},
    {"native_send_ni_response", "(II)V", ......},
    {"native_agps_ni_message", "([BI)V", ......},
    {"native_get_internal_state", "()Ljava/lang/String;", ......},
    {"native_update_network_state", "(ZIZLjava/lang/String;)V", ......},
};

GPS的HAL层

• GPS的HAL层
